Детали контактной сети





Коуш вилочный под пестик 007-1

Назначение: для анкеровки многопроволочных стальных, медных и алюминиевых проводов сечением 50 - 185 мм кв.

Примечание: при монтаже алюминиевых и сталеалюминиевых проводов должны применяться алюминиевые вкладыши 068, медных и сталемедных - медные вкладыши  - 068-1.

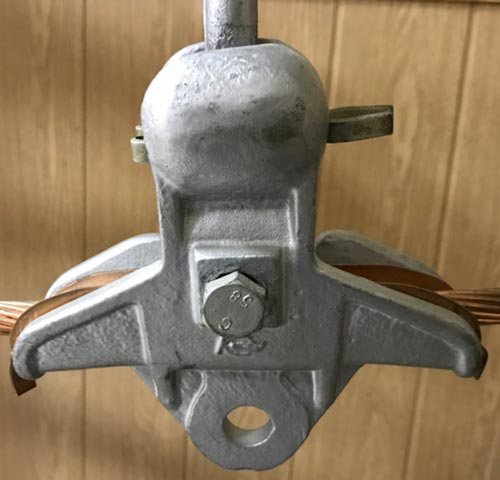

Седло одинарное под пестик 009-1

Назначение: для подвески одного провода сече-нием 50-185 мм2.

Примечание: при монтаже алюминиевых и ста-леалюминиевых проводов должны применяться алю-миниевые вкладыши 067, медных и сталемедных - медные вкладыши - 067-1.

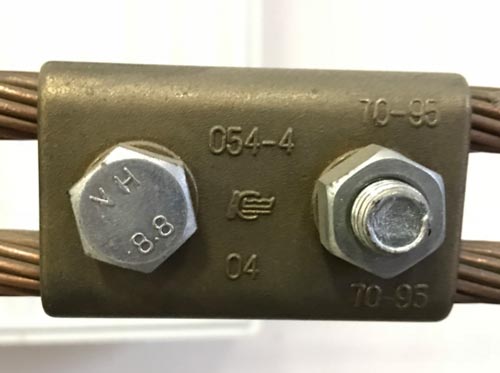

Зажим соединительный 054-4 УКС 00799



Назначение: для соединения многопроволочных медных и сталемедных проводов сечением 70-95 мм2.

Допускаемая нагрузка Р-3 кН.

Допустимая токовая нагрузка-600А.

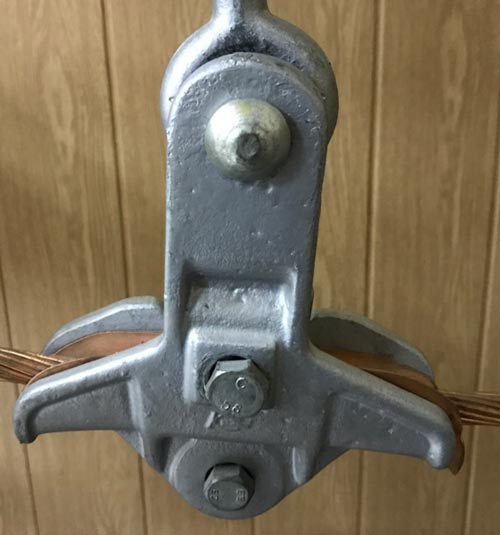

Седло одинарное под серьгу 008-1



Назначение: для подвески одного провода сече-нием 50-185 мм".

Примечание: при монтаже алюминиевых и ста-леалюминиевых проводов должны применяться алю-миниевые вкладыши 067, медных и сталемедных - медные вкладыши -067-1.



Зажим струновой универсальный 046 УКС 02505



Назначение:

1.Соединения струны и контактного провода МФ- 100, МФ- 120.

2.Соединения струны и медного или сталемедного несущего троса сечением 70-120 мм2.

Допускаемая нагрузка:Р1-2,5 кН ,Р2-1,2 кН.

Номинальный момент затяжки болтов -20 Нм.



Зажим средней анкеровки контактного провода 051-3 УКС 00797



Назначение: для соединения контактного провода по ГОСТ 2584-86 с медным тросом сечением 70-95 мм2.

Допускаемая нагрузка Р-10 кН.

Допускаемый момент затяжки болтов -40 Нм.
